翼闸整个产品机架采用不锈钢激光切割，数控折弯成型，侧柱采用开模 PC 材质立柱胶壳，造型 简洁美观，集成各类读卡器、指纹等，可方便的将 ID 卡、IC  卡等读写设备集成在本设备上，从 而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求， 在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。

组成部分：

1. 产品结构主要由机械系统和电控系统两大部分组成。

2. 机械系统结构：机箱作为载体，其上安装有方向指示灯、读写装置、红外线传感器等；机芯 部分主要由机芯、传动轴、闸门组成。

3. 电控系统由控制板、红外传感器、方向指示灯、限位开关、电机、电源等组成。

4.  读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；

5. 控制板：产品的核心部件，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和 处理后，再向方向指示灯、电机发出执行命令；

6. 限位开关：控制闸门转动的位置；

7. 红外传感器：检测行人位置和保护作用；

8. 系统检测到有非法进入通道的行人时，发出提示；

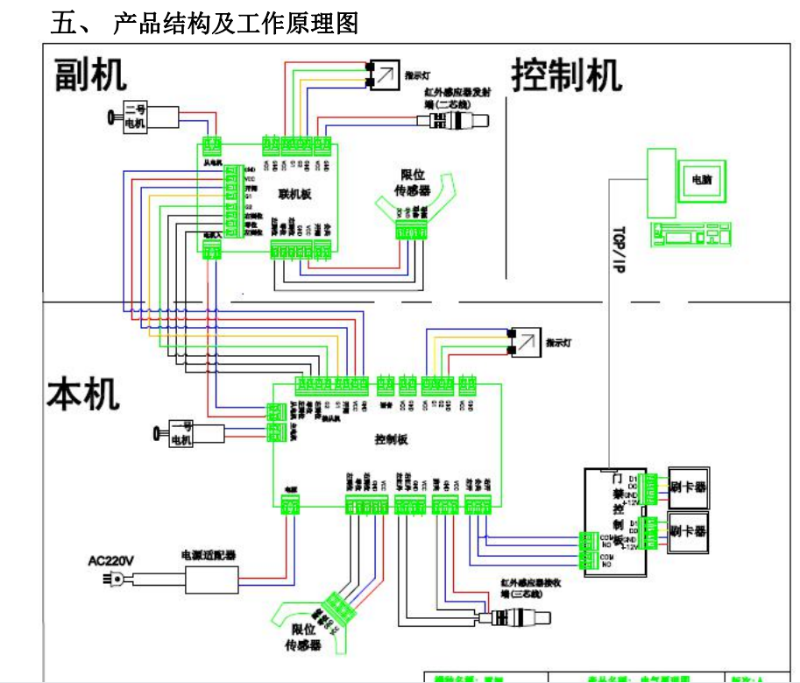

系统工作原理

1.开闸方式，打开电源，5秒钟后系统自动进入工作状态。

2. 读卡器读到卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到 的信息进行判断、处理，并向主控制板发出申请通过信号；

3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出控制信 号，使方向指示灯转为绿色箭头通行标志，电机运转 ，限位开关感应到感应片，给出到位信 号，电机停止转动；

4. 电机转动一定角度，闸门打开（常开模式时，电机不动作），允许行人通过；

5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控 板发出信号，直至行人完全通过通道；

6. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭 模式，闸门不动作；）
